Дом по евро проекту своими руками. Часть-5

Дом по евро проекту своими руками. Часть-5
Возведение стен, устройство перекрытий при строительстве дома.


В этой статье я расскажу о возведении стен, устройстве проемов и перекрытия первого этажа  "Дома в гибискусе" .

Выбор стенового материала и пирога стены.

За несколько месяцев до планируемого начала строительства я начал собирать информацию по выбору пирога стены и стенового  (несущего) материала.

Поэтому в своей статье я приведу только резюме выбора, который был сделан мной и краткое его обоснование.

Пирог стен в проекте.

Стандартным для проектов от Архона является следующий пирог:

·         внешние стены: 25 см пустотелый керамический блок (далее – ПКБ) + 14 см пенопласт + тонкослойная декоративная штукатурка;

·         внутренние несущие перегородки: 14 см пустотелый керамический блок или 6 см дырчатый кирпич;

·         внутренние ненесущие перегородки: гипсокартон 12,5 мм по каркасу из металлических профилей с шумоизоляцией минеральной ватой.

Больше всего внимания было уделено пирогу внешних стен.

Стоимость 1 м2 пирога внешней стены, предлагаемого в проекте (без учета клея/раствора, внешней отделки, работ, услуг по доставке):

1) ПКБ (Поротерм 25) – 1,89 евро/шт * 11 шт/м2 = 20,79 евро или 250 грн/м2 (31,25 долл.)

2) Пенопласт 14 см (ПСБС25) – 290 грн/м3 = 41 грн/м2 (5,12 долл.)

Итого: 291 грн/м2 (36,38 долл.)

Термическое сопротивление конструкции (R, м2*К/Вт): 4,456

Термическое сопротивление стены из ПКБ


График падения температуры в стене из ПКБ



Измененный пирог стены.

Для сравнения также рассматривался вариант из ячеестого автоклавного газобетона (газоблока) плотностью 600 кг/м3 толщиной 30 см + 10 см пенопласта, как наиболее распространенный в нашей климатической зоне.

Стоимость 1 м2 такого пирога внешней стены (без учета клея/раствора, внешней отделки, работ, услуг по доставке):

1) Газоблок Аэрок экотерм (для примера) толщиной 30 см – 600 грн / м3 или 198 грн/м2 (24,8 долл.);

2) Пенопласт ПСБС25 10 см – 29 грн / м2 (3,6 долл.);

Итого: 227 грн/м2 (28,4 долл.)

Термическое сопротивление конструкции (R, м2*К/Вт): 4,939


Термическое сопротивление стены из газоблока

График падения температуры в стене из газоблока
Предлагаемые конструкции примерно одинаковые по термическому сопротивлению.

Термическое сопротивление стен важно учитывать, но не стоит забывать, что через стены происходит только около 15-20% теплопотерь дома. Поэтому утепляться тоже нужно грамотно :). Например, согласно данным исследований, увеличение толщины стены из газоблока с 30 см до 40 см (т.е. на 33%), позволяет снизить теплопотери через стены всего на 8%.

Примерное распределение теплопотерь дома следующее:

  • фундамент – до 15%;
  • наружные стены и окна двери – до 25%;
  • вентиляция – до 50% ;
  • кровля – до 10%.

При выборе материала для стен нужно еще учесть:

  • доступность материала (сейчас, по крайней мере для крупных городов Украины, это неактуально, но в начале 2008 отечественный газоблок был значительно доступнее импортного ПКБ. Наиболее известны импортные ПКБ от компании Winerberger (TM Poroterm), есть и аналоги отечественного производства. Газоблок: импортный H+H, Ytong, Solbet, Hebel, отечественный Aeroc, Форум ДС и еще десяток местных заводов),
  • точность размеров (чем точнее размеры – тем меньше раствора нужно на кладку (соответственно, выше однородность стены и выше термическое сопротивление), и тем меньше необходим слой внешней и наружной штукатурки для скрытия неровностей),
  • удобство работы (газоблок режется даже обычной ножовкой по дереву, в то время как для ПКБ нужна специальная электропила)

В результате был выбран газоблок местного завода газосиликатных изделий, как наиболее доступный на то время газобетон. По отзывам других застройщиков стало понятно, что из-за плохой геометрии блоков, положить его на клеевую смесь (т.н. «теплый раствор») невозможно. Или возможно с несколькократным перерасходом клея.

Сейчас бы я отдал предпочтение газоблоку с точными размерами, может и за более высокую цену. Расскажу почему.

На покупке некачественного газоблока было съекономлено около 200 грн/м3 (на 60м3 (на весь дом) - 12000 грн). При этом из-за перерасхода клея для пенопласта при утеплении было дополнительно затрачено около 3000 грн. Внутри первоначально планировалась гипсовая штукатурка машинным способом (ее слой - до 1 см) - от нее пришлось отказаться в пользу гипсокартона (по факту вышло дороже на 4000 грн). Остальные 5000 грн будут потрачены за 50 лет на увеличение расходов по отоплению из-за наличия "мостиков холода" из 1-2 см цементно-песчаного раствора между блоками.

Используйте качественный материал!



Для внутренних несущих перегородок газоблок ставится на сторону 20 см. Для ненесущих перегородок можно использовать газоблок толщиной 10 см.

Для простенков эркера, колонны гаража, дымоходов и вентиляционных каналов было также заказано около 5 тыс. красного полнотелого кирпича марки М100.

В ожидании повышения цен, газоблок был доставлен на участок почти одновременно с началом работ по возведению фундамента. Для защиты от дождя был накрыт сверху рубероидом.
Из материалов также было завезено 20 т овражного и 20 т речного песка, 20 т гравия фракции 5-25, около 5 т цемента. Предварительно заказаны балки и пустотелые блоки перекрытий первого этажа (о перекрытии – далее в статье).

Коммуникации. Одновременно с началом возведения стен была обустроена скважина 65 м глубиной. Для воды завезена старая ванная на 250 л. Для хранения инструмента и мелких материалов из подручных средств (досок, старых дверей, старого шифера) была сооружена бытовка 2 х 4,5 м. Подключение электричества находилось в процессе, так что как источник электропитания использовалась бензиновая электростанция на 2,2 кВт.


Начало строительства стен

Строительные леса. Как и опалубку, разборные леса можно взять в аренду. Также есть распространенный вариант устройства лесов из поддонов от кирпича или газоблока (см. фото ниже).


Вариант устройства строительных лесов из б/у поддонов

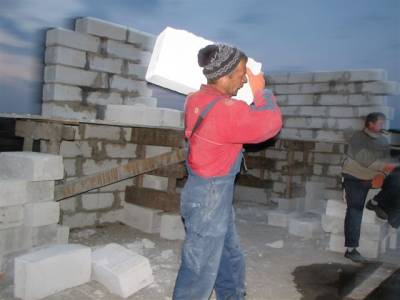

После набора необходимой прочности бетоном в начале апреля бригадой были начаты работы по возведению стен.

О возведении стен из газобетона я напишу очень кратко, потому что технология очень проста и известна всем.

В местах опирания стен на фундамент для влагоизоляции проложен рубероид в один слой.

Простенки в эркере, дымоход и вентиляционные каналы, а также часть колонн были выполнены из полнотелого красного кирпича.

На что нужно обратить внимание при возведении стен из газоблока.

  • После выкладки первого ряда блоков на фундамент проверьте за бригадой все размеры согласно проекту (расстояние между стенами, размеры проемов), а также параллельность стен.
  • В процессе возведения стен (если блок из-за плохой геометрии (что еще встречается) укладывается на обычный цементный раствор) требуйте делать швы как можно тоньше, тщательно убирать выступивший раствор, не допускать дырок, особенно в вертикальных швах – это потенциальные лазейки для грызунов и насекомых.
  • В процессе контролируйте вертикальный уровень стен.
  • Не забудьте оставить ниши под вертикальный проход коммуникаций (труб отопления, водоснабжения и канализации), а также вентиляции. Заложить гильзу дымохода камина.
  • Если вы решили использовать между рядами газоблока армирующую сетку – удостоверьтесь, что об этом помнит бригада
  • Если вы вносили изменения в проект (изменяли высоту стен, перекрытие, напольные покрытия), учтите высоту, на которую поднимется уровень чистового пола. От этого зависит высота подоконников окон, высота стен. Например, в этом проекте чистовой пол был выше чернового на 17,3 см (пенопласт 10 см + стяжка 6 см + клей 0,3 см + плитка 1 см). Потолок опускается на 3,8 см (2,5 см обрешетка + 1,3 см гипсокартон). Соответственно, чтобы иметь чистую высоту потолка 2,7м, стены должны быть высотой 290 см (2,7 + 17,3 + 270).

Преимущество строительства из крупных блоков – быстрота возведения конструкций, поэтому за 3 дня бригада выложила все стены до уровня перемычек над проемами (оконными, дверными и под гаражные ворота).

Перемычки можно покупать готовые на заводе ЖБИ, можно заливать прямо на месте – в опалубке на стене.

Мы выбрали второй вариант по следующим причинам:

  • так заложено в проекте;
  • нестандартные проемы;
  • в процессе изготовления можно проконтролировать качество армирования.

Монолитный пояс. Для равномерного распределения нагрузки от перекрытия на стены в проекте запланирован железобетонный пояс первого этажа и мансарды.

Процесс изготовления перемычек и монолитного пояса ничем не отличается от заливки фундамента, описанного в предыдущей статье. Опалубка на стене крепится гвоздями прямо к газоблоку (см. рисунок). Если не планируется внешнее утепление, важно обеспечить изоляцию перемычки снаружи.




Вариант установки опалубки для заливки перемычки

На рынке доступны специальные блоки из газобетона (также есть и из пустотелого кирпича), которые представляют собой несъемную опалубку в форме перевернутой буквы П или L (см. схему)




Варианты утепления перемычки над проемом в стене из газоблока

Бетон для перемычек строители изготавливали на месте. Бетон подавали ведрами. Армирование перемычек было выполнено согласно проекту.

По проекту на первом этаже имеем открытую планировку типа «студио» (совмещенная гостиная, столовая и кухня – см. рисунок).

План первого этажа

Конструктивная особенность такого решения – наличие двух перпендикулярных железобетонных несущих балок (250х250 мм), опирающихся на колонну диаметром 250 мм. Для колонны использовалась картонная опалубка. Купить можно в больших строительных супермаркетах. После снятия картонной опалубки поверхность колонны готова к нанесению гипсовой шпаклевки (см. фото).

Колонна в картонной опалубке

На заливку всех перемычек первого этажа у строителей ушло 3 дня. Через день после заливки, произвели распалубку, оставив только подпорки. После набора бетоном прочности 70% от проектной (около 5-7 дней) строители продолжили кладку стен до уровня  чернового потолка.

Устройство перекрытий

По проекту предлагалась монолитная железобетонная плита толщиной 15 см.

Мы решили выполнить его из пустотелых керамзитобетонных блоков.

Устройство такого перекрытия следующее (см. фото ниже):

  • через 60 (45) см – несущие железобетонные балки;
  • между ними пустотелый керамзитобетонный блок с пазами;
  • сверху 3-4 см бетонная стяжка.

Приведено в ценах 2008 года в гривне. Цена на материалы на сейчас возрасла в соответствии сростом курса доллара, цена на работы осталась неизменной или немного (до -10%) уменьшилась.


Сравнение стоимости перекрытия из пустотелых керамзитобетонных блоков с монолитным перекрытием

Проектную раскладку балок можно выполнить самостоятельно или с помощью инженера фирмы-производителя.

Конструкция перекрытия из пустотелых керамзитобетонных блоков

Процесс устройства перекрытия следующий.

1. Устанавливаются горизонтальные и вертикальные деревянные подпорки (шаг и сечение подпорок зависят от типа перекрытия, для справки доступны в руководстве по укладке, которое можно получить на фирме-производителе;


Установка подпорок

2. Раскладываются балки. Такое перекрытие должно составлять одно целое с монолитным поясом. Для этого балки приподымают на несколько сантиметров над верхним краем стены;


Раскладка балок

3. Между балками раскладываются пустотные блоки;

4. Устанавливается арматурный каркас монолитного пояса, каркас монолитных участков (например, балконов), каркас связывается с балками. При необходимости проводится дополнительное армирование;


Соединение с монолитным участком

5. Устанавливаются гильзы прохода коммуникаций и вентканалов;

6. Выполняется устройство бетонной стяжки по маякам.


Заливка бетонной стяжки и проход коммуникаций

Толщина готового перекрытия – около 30 см. Максимальная ширина перекрываемого пролета – 8,6 м. Вес перекрытия – от 268 до 400 кг/м2. Допустимая переменная нагрузка – 400 – 1200 кг/м2 (в зависимости от конструктивных особенностей, по информации производителя).

Заливка 150 м2 перекрытия заняла у строителей около недели и очень удачно завершилась до Пасхи и традиционного 3х недельного сезона посадки картофеля :)

Результат процесса, описанный в статье, выглядел примерно следующим образом:


Результат этапа

Над гаражем установлена опалубка для монолитного пояса под мауэрлат.
Оплата за работу.

Оплата на этом этапе осуществлялась по факту выполнения работ 2 раза:

  • после постройки стен на проектную высоту;
  • после устройства монолитного пояса первого этажа и перекрытия.

Примерный перечень работ с единицей оплаты

  • Кладка стен из газоблока (сюда входит подача газоблока на этаж, установка и разборка лесов) – за м3 газоблока;
  • Кладка перегородок из кирпича – за м2 стены;
  • Кладка дымоходов и вентканалов – за м3 кладки;
  • Заливка перемычек и монолитного пояса (установка и разборка опалубки, устройство армокаркаса, замес бетона вручную, подача бетона на стены) – за погонный метр;
  • Устройство перекрытия – за м2 готового перекрытия.
